變頻器在使用過程中，經常會使用模擬量輸入值作為參數，進一步來控制電機轉速。但是有時會遇到模擬量輸入值和變頻器輸出頻率之間存在偏差，所以要依靠調整變頻器的參數來減小此偏
差。
以下以臺達VFD-M 型變頻器為例，介紹模擬量輸入偏差的調整方法。

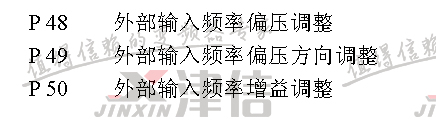

相關參數：
對于VFD-M 型變頻器，外部模擬量給定的調節參數為：
具體校準步驟如下：
步驟一. 先將主頻開到30Hz，觀察變頻器的輸出頻率是否為30Hz。
1． 如果是則直接跳到步驟二；
2． 如果實際的輸出頻率比30Hz低，比如為29Hz，低了1Hz，則將VFD-M的參數P48比原設定值增加1Hz，再觀察輸出頻率，重復步驟一；
3． 如果實際的輸出頻率比30Hz高，比如為31Hz，高了1Hz，則將VFD-M的參數P48比原設定值減小1Hz，再觀察輸出頻率，重復步驟一。
注：如果減小后的值小于0Hz，則取絕對值設入P48，同時設P49 為d01（負方向）。
步驟二. 將主頻開到50Hz，觀察變頻器的輸出頻率是否為50Hz。
1． 如果是，則進入第三步；
2． 如果實際的輸出頻率比50Hz低，比如為49Hz，低了1Hz，則將VFD-M的參數P50比原設定值增加大約2（%），再觀察輸出頻率，重復步驟二；
3． 如果實際的輸出頻率比50Hz高，比如為51Hz，高了1Hz，則將VFD-M的參數P50比原設定值減小大約2（%），再觀察輸出頻率，重復步驟二。
步驟三. 再將主頻開到30Hz，觀察變頻器的輸出頻率是否為30Hz。
1． 如果是，則校準完畢；
2． 如果不是，則回到步驟一。
本模擬量校準辦法也適用于其他型號的變頻器，只不過相關參數不同，具體使用時請參照相關變頻器的使用手冊，也可能撥打400-888-6560熱線電話和上海津信聯系。
?
